Notice de prise de mesure d'un store californien (Stores à Bandes Verticales)

COMMANDER MON STORE CALIFORNIEN SUR MESURE

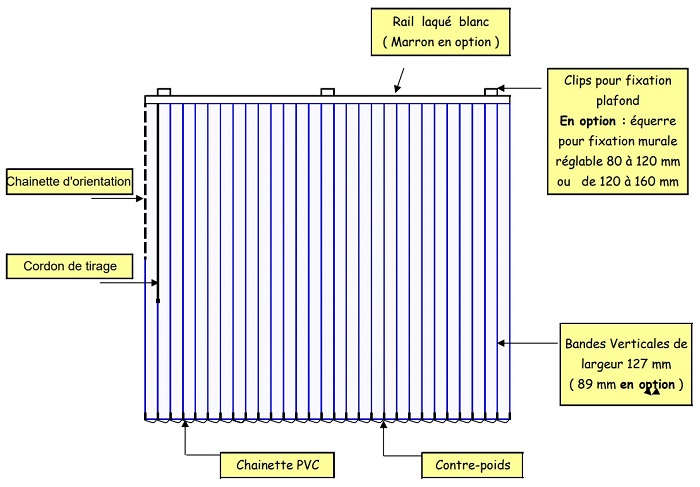

Le store californien : descriptif

CARACTERISTIQUES :
• Rail supérieur en aluminium extrudé, laqué blanc ( marron ou gris en option ) 45 x 25 mm,
   Chariots avec crochets de suspension des lames, système de réindexation de l'orientation des lames.
• Bandes verticales de largeur : 127 mm ( 89 mm en option )
   plaquettes de lestage basses reliées par des chaînettes PVC, monté en usine.
• Manœuvres par mécanisme situé à une extrémité du rail,
   Tirage par cordon lesté,
   Orientation par chaînette PVC,
• Fixation de base : en plafond, par support en acier laqué blanc, à visser en plafond et à clipser sur le rail.
   Possibilité de fixation de face : par équerres d'écartement réglables de 80 à 120 mm ou de 120 à 160 mm.

DIMENSIONS :
Fabrication " SUR MESURE " - AU MILLIMETRE - dans les limites suivantes :
- Largeur minimale : 40 cm
- Largeur maximale : 760 cm ( pour des raisons de transport et de pose, il est conseillé de commander les stores > à 4 m en 2 parties )
- Hauteur maximale : 500 cm

COLORIS :
Gammes de Base :
• SHANTUNG : 9 coloris
• ITACA : 24 coloris
• BERLIN : 17 coloris
Gamme " Sécurité " :
• SCREEN : 10 coloris ( M.1 : difficilement inflammable)
Gamme " Déco " :
• MOONLIGHT : 12 coloris

PRISE DE MESURE

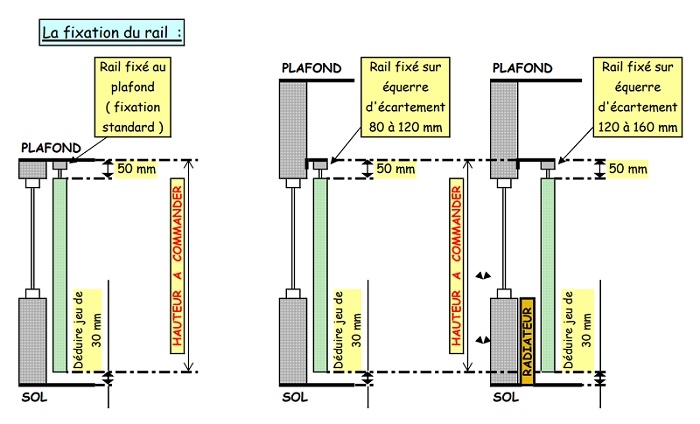

Déterminer la hauteur

ATTENTION : La HAUTEUR à commander est à calculer HORS TOUT
-> RAIL COMPRIS & JEU DEDUIT ( 30 mm )

* fixation du rail au plafond ou au mur, le store descend jusqu'au sol :

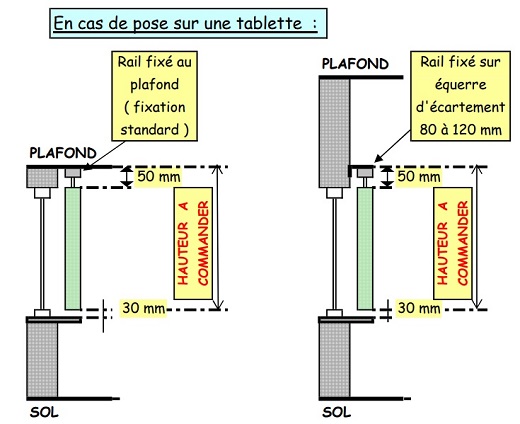

 * fixation du rail au plafond ou au mur, le store descend jusqu'à une tablette ou un radiateur :

La longueur des manoeuvres est à calculer depuis le haut du rail jusqu'à la hauteur désirée.

Déterminer la largeur

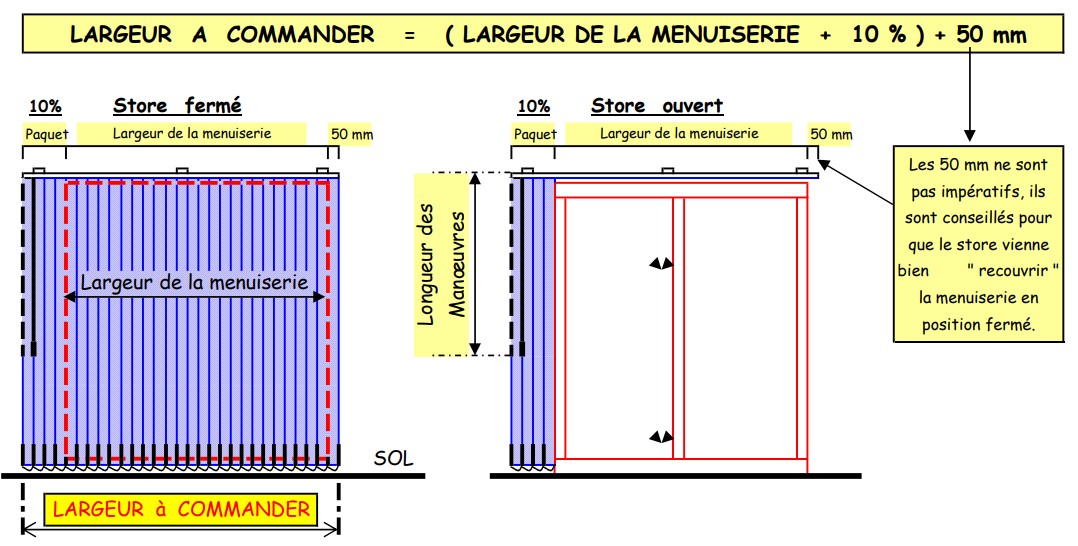

LARGEUR A COMMANDER = ( LARGEUR DE LA MENUISERIE + 10 % ) + 50 mm

Comme vous pouvez le constater sur les croquis ci-dessous, en position OUVERT, les bandes de tissu se regroupent pour former un " paquet ". Ce paquet, dans la mesure du possible ne doit pas venir devant les parties vitrées de la menuiserie, il doit venir sur le côté, soit à droite, soit à gauche ( comme sur le croquis ). L'épaisseur du " paquet " est proportionnel à la largeur de la menuiserie. Il faut approximativement rajouter 10 % à la largeur de la menuiserie. C'est pourquoi :

Les 50 mm ne sont pas impératifs, ils sont conseillés pour que le store vienne bien " recouvrir " la menuiserie en position fermé.

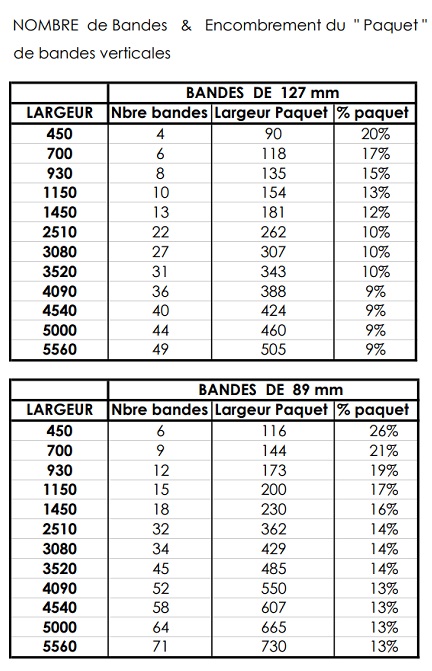

CALCUL DU PAQUET : Nombre de bandes et encombrement :

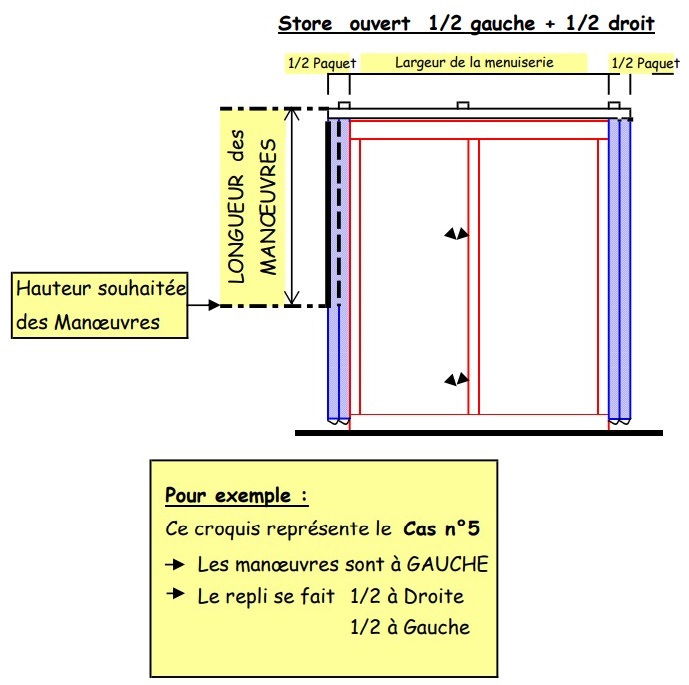

Vous pouvez très bien choisir d'ouvrir votre store " moitié à droite " et " moitié à gauche ", dans ce cas le " paquet " sera divisé en deux parties égales de chaque côté de la menuiserie. Cela ne change rien à la détermination de la largeur à commander, ni au prix, mais il faudra le préciser lors de votre commande. ( Cas n° 5 ou n° 6 sur le tableau des possibilités de refoulement un peu plus bas )

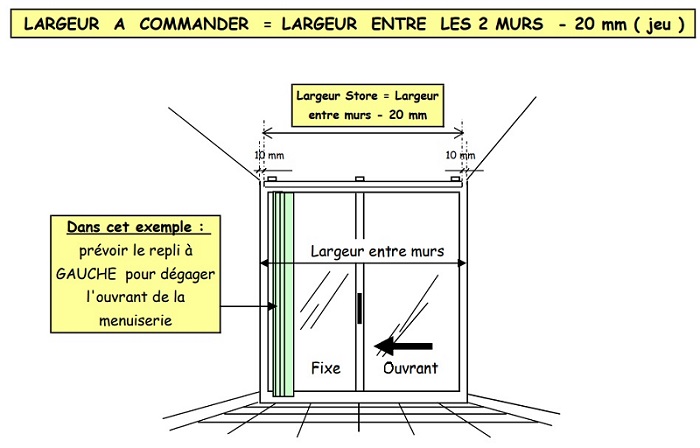

Vous pouvez placer les manœuvres soit à Droite, soit à Gauche : choisir le côté le plus accessible, La LONGUEUR des MANŒUVRES se calcule depuis le haut du Rail jusqu'à la hauteur souhaitée,  Si le type de pose décrit ci-dessus n'est pas possible car vous n'avez pas l'espace disponible de chaque côté du store ( pose entre deux murs ) : mesurer la distance entre les deux murs et déduire 10 mm de jeu de chaque côté.

Le repli des Bandes doit se faire du côté de la partie fixe de la menuiserie ( ou de l'ouvrant le moins utilisé )

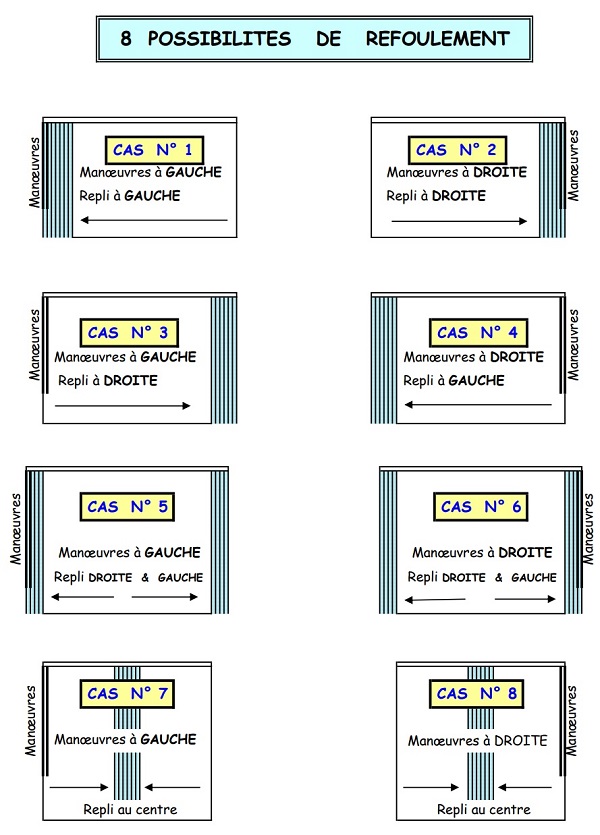

Nous vous proposons 8 possibilités de repli des bandes pour ce type de store, voir les croquis ci-dessous.
Cas n° 1 MANŒUVRES à GAUCHE et REPLI à GAUCHE
Cas n° 2 MANŒUVRES à DROITE et REPLI à DROITE
Cas n° 3 MANŒUVRES à GAUCHE et REPLI à DROITE
Cas n° 4 MANŒUVRES à DROITE et REPLI à GAUCHE
Cas n° 5 MANŒUVRES à GAUCHE et REPLI à 1/2 GAUCHE + 1/2 DROITE
Cas n° 6 MANŒUVRES à DROITE et REPLI à 1/2 GAUCHE + 1/2 DROITE
Cas n° 7 MANŒUVRES à GAUCHE et REPLI au CENTRE
Cas n° 8 MANŒUVRES à DROITE et REPLI au CENTRE

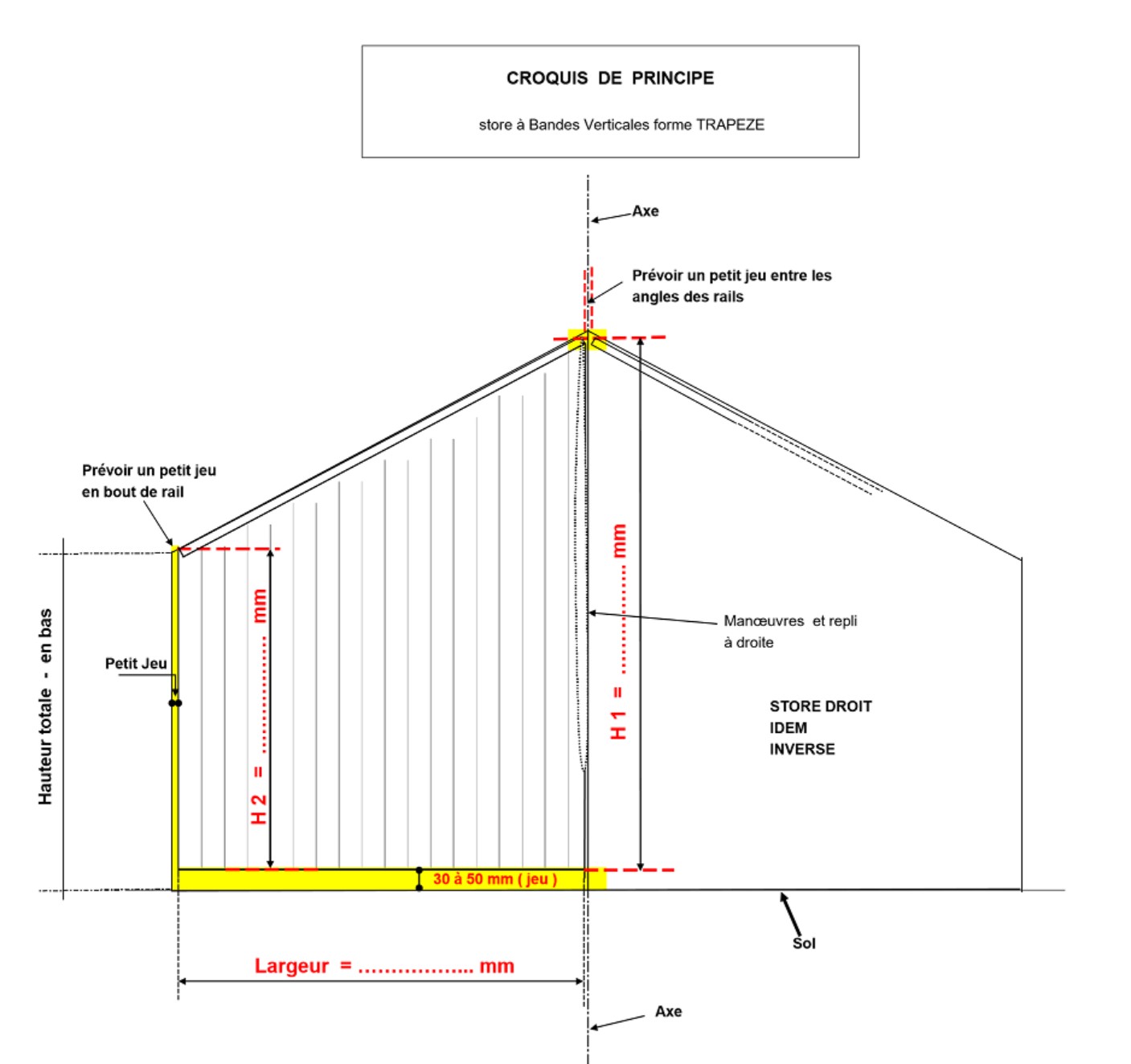

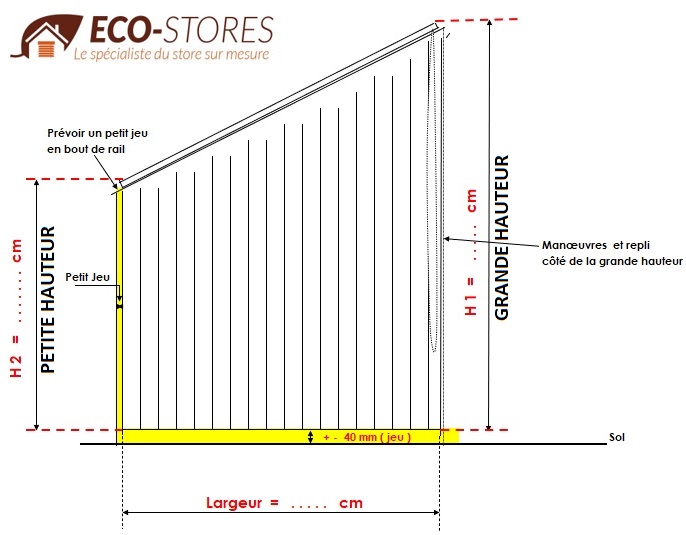

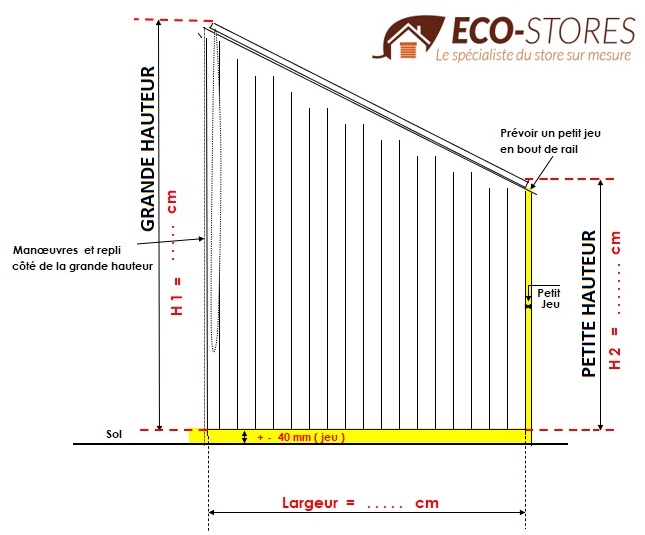

CAS D'UN STORE TRAPEZE :

Notice de montage - store californien

télécharger la notice au format pdf :

STORE BANDES VERTICALES _AIDE PRISE DE MESURES.PDF

STORE BANDES VERTICALES _CROQUIS DESCRIPTIF.PDF

STORE BANDES VERTICALES _DETAIL DES EQUERRES.PDF

STORE BANDES VERTICALES _DETAIL DU RAIL ET DES EQUERRES.PDF

STORE BANDES VERTICALES _NOMBRES DE BANDES ET PAQUET.PDF

STORE BANDES VERTICALES _POSSIBILITÉS REFOULEMENT .PDF

STORE BANDES VERTICALES _STORES TRAPÈZE.PDF
