Volet Roulant Alu 77 mm

Nouveau produit

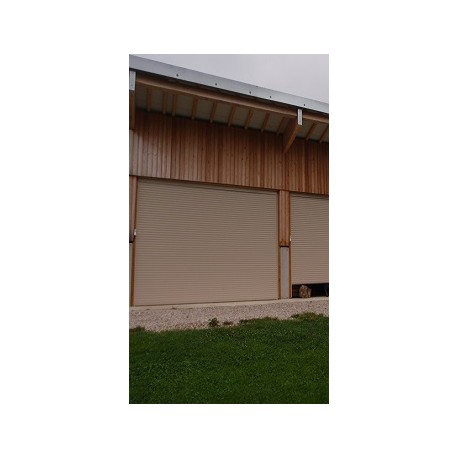

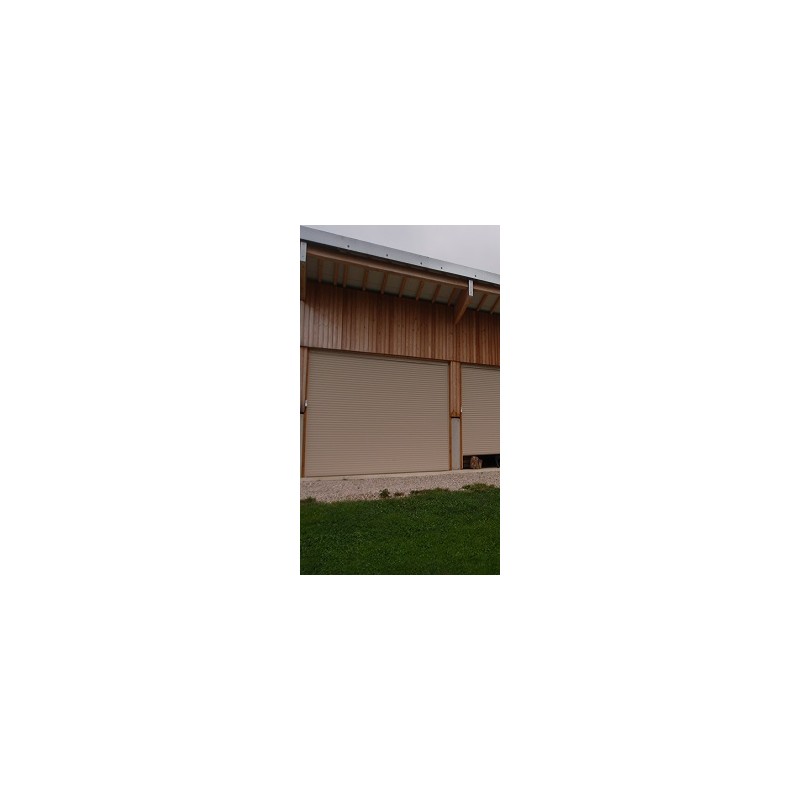

Volet roulant grande dimension 77 mm : volets XXL sur mesure

Grandes dimensions disponibles pour vos volets roulants sur mesure. Idéal Porte de garage enroulable.

Grande Largeur : Jusqu'à 500 cm de large et 480 cm de haut !

Porte de garage enroulable : vos volets roulants électriques (lames de 77 mm en aluminium) fabriqués sur mesure.

Plus de détails

Configurez votre Volet Roulant Alu 77 mm *Etape requise

Plus d'informations

Volets roulants grande dimension :  (lames de 77 mm)



Caractéristiques de nos volets roulants alu 77 mm :

 Coffre et coulisses:Aluminium laqué - Coloris assorti aux lames
 Lames du tablier:Aluminium à double parois, isolées par mousse polyuréthane,
laqué - Ajourations entre chaque lame
 Manœuvre disponible:ELECTRIQUE FILAIRE - ELECTRIQUE RTS


Dimensions en centimètre (cm)



Fabrication " SUR MESURE " - au millimètre (mm) - dans les limites suivantes :

• Largeur minimale : 120 cm
• Largeur maximale : 500 cm

• Hauteur minimale : 150 cm
• Hauteur maximale : 480 cm

Coloris de nos volets roulants alu 77 mm  sur mesure :



• STANDARD -> 7 teintes : Blanc (RAL 9016), beige (RAL 1013), gris clair (RAL 7038), gris aluminium naturel (RAL 9006), marron fonçé (RAL 8019), marron clair (RAL 8014), gris anthracite (RAL 7016)

• + 3 teintes ton bois, sur demande (devis)

attention !

la hauteur que vous commandez est la hauteur de fabrication HORS TOUT, coffre compris !

pour la pose en Type C : n'oubliez pas de rajouter la hauteur de votre coffre.

- jusqu'à H totale = 310 cm : coffre = 30 cm

- jusqu'à H totale = 450 cm : coffre = 35 cm

De même pour la largeur, ajouter les coulisses si besoin. (pose C)

attention !

la largeur que vous commandez est la largeur de fabrication HORS TOUT, coulisses comprises !

 ajouter les coulisses pour la  pose C (en façade)

attention : pour les volets roulants lames de 77 mm, pas de coulisses en "F"; uniquement des coulisses en "U" dimension 89 mm (= coulisses PP89 : L 34mm x P 89 mm)

Les dimensions données dans le bon de commande sont les DIMENSIONS DE FABRICATION :

ECO-STORES ne retire pas les jeux (prévoir 5 à 10 mm)

Pour les pose de type C  (= en applique sur la façade)  : ECO-STORES n'ajoute pas la hauteur du coffre , ni la largeur des coulisses !!

moteur volet roulant

moteur adapté au poids du volet roulant



Lames du tablier en aluminium laqué isolé, coloris assorti ;
section : lames de 77 mm , en fonction de la taille du volet roulant électrique.
- Lames 77 : section 18.5/77 mm
- Type de pose : 3 types : A, B, ou C
- Commande électrique : filaire = avec interrupteur (sans télécommande).
- Commande électrique : avec télécommande.
- Option Verrou Automatique (système anti-vol, qui bloque le volet en position fermée, et empêche l'ouverture de l'extérieur)
INCLUS


Coloris de nos volets roulants grandes dimensions :

7 COULEURS DE BASE : Blanc (ral 9016) - Marron Clair (ral 8014) - Marron Foncé (ral 8019) - Beige (ral 1013) - Gris (ral 7038) - Alu Naturel (ral 9006) - Gris Anthracite (ral 7016)
Coloris spéciaux sur devis : exemple : noir, gris foncé, vert, bordeaux, ton bois ... etc...

Fabrication sur mesure - au millimètre (mm) près,

dans les limites suivantes :
- Largeur maxi :  5000 mm (500 cm)
- Hauteur maxi : 4800 mm  (480 cm)
Les dimensions des lames (77 mm) et du coffre (jusqu'à  35 cm) peuvent en faire un très bon produit pour une porte de garage ou une grande baie vitrée.
Il se peut que pour de très grandes dimensions, par exemple pour une fabrication avec les lames de 77 mm, et un coffre de 300 mm et plus, le produit soit fabriqué comme une porte de garage, ceci pour garantir sa solidité et son maintien dans le temps.

ELECTRIQUE (sans télécommande) : La manoeuvre ELECTRIQUE filaire, pour plus de confort. (Un volet sur trois est actuellement vendu avec cette option.)  :
Les volets roulants sont pré-réglés en usine afin de s'arrêter automatiquement en fin de course haut et bas, Vous pouvez toujours stopper l'ouverture ou la fermeture à  une position intermédiaire avec l'interrupteur. Le boitier de commande fourni est à poser en applique.

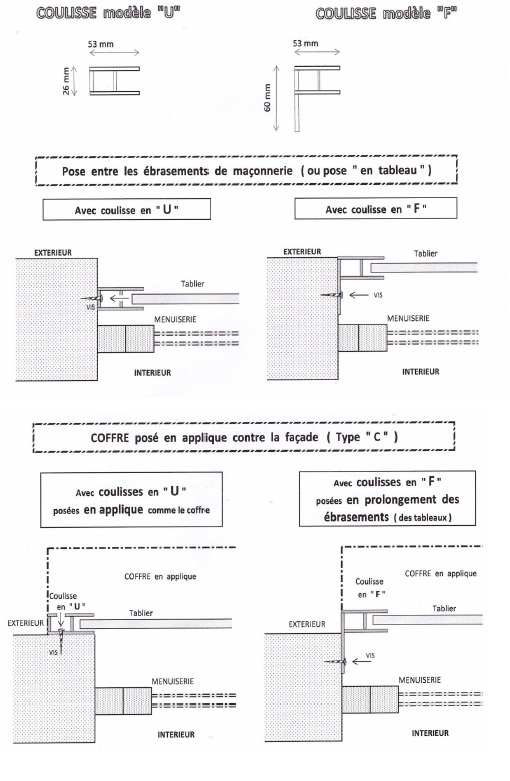

Aide au choix du TYPE DE COULISSE :

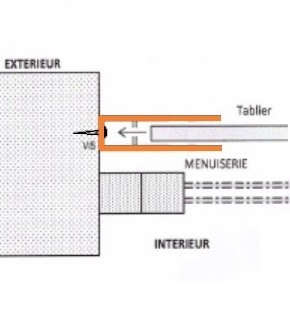

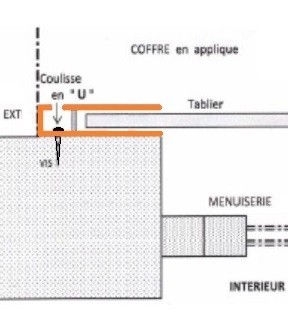

coulisses en U
coulisses en F non disponible pour les lames de 77 mm

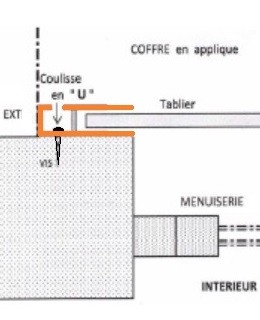

 volet roulant sur mesure lames de 77 mm coulisse PP89 eco-stores

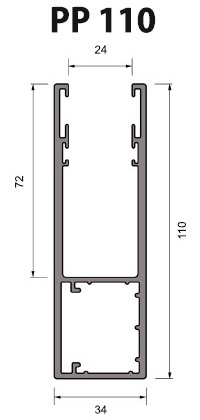

Volet Roulant Sur Mesure - Coulisses 110 mm - PP110 (PA 77 mm) ECO-STORES



    volet roulant sur mesure lames de 77 mm coulisse PP89- eco-stores

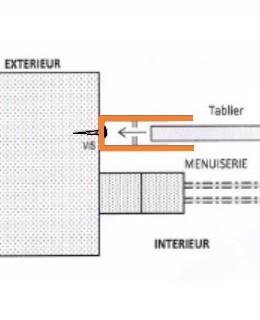

Aide au choix du TYPE DE POSE :
type de pose A
type de pose B
type de pose C


choix du type de pose - volet roulant - eco-stores.fr





Attention : les dimensions sont HORS TOUT, c'est à dire COFFRE et COULISSES comprises !
Pensez à ajouter la hauteur du coffre et la largeur des coulisses aux dimensions de l'ouverture de votre volet roulant !
(en particulier pour une pose de type C)
Les dimensions commandées sont les dimensions réelles de fabrication : aucun jeu n'est déduit à la fabrication, et les dimensions des coffres et coulisses ne sont pas ajoutées à la fabrication !

Dimensions : L mini = 120 cm ; L maxi = 500 cm ; H mini = 120 cm  ; H maxi = 480 cm
MEILLEUR RAPPORT QUALITE / PRIX !!! Profitez-en !


Coffre, Coulisses, et Lames en ALUMINIUM laqué .
Lames de tablier section 77 mm, en acier isolé.
Fabrication SUR-MESURE dans les limites dimensionnelles suivantes :  Largeur maximale : 5000 mm ; Hauteur maximale : 4800 mm

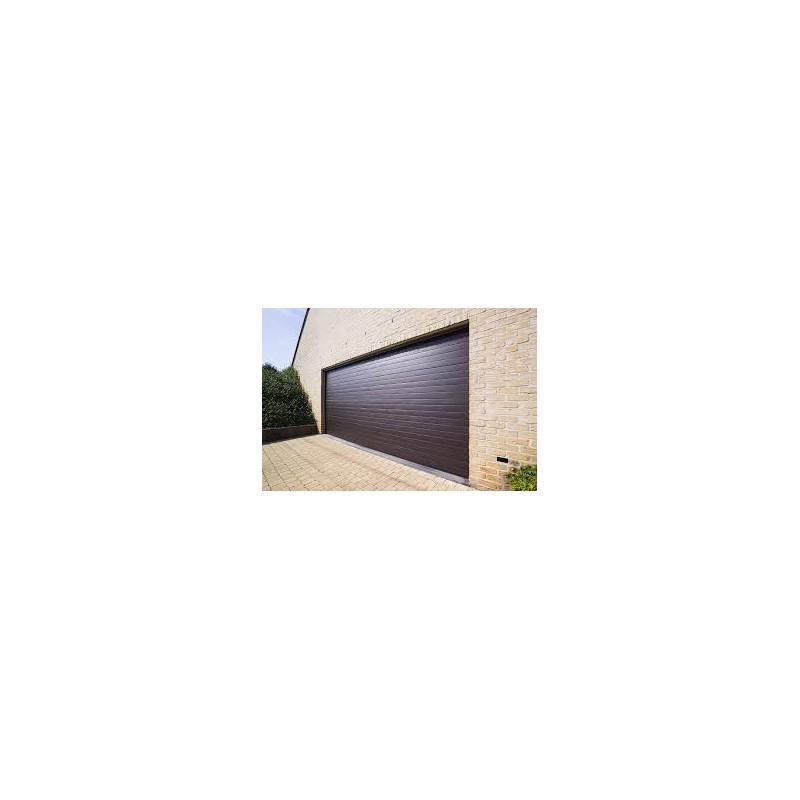

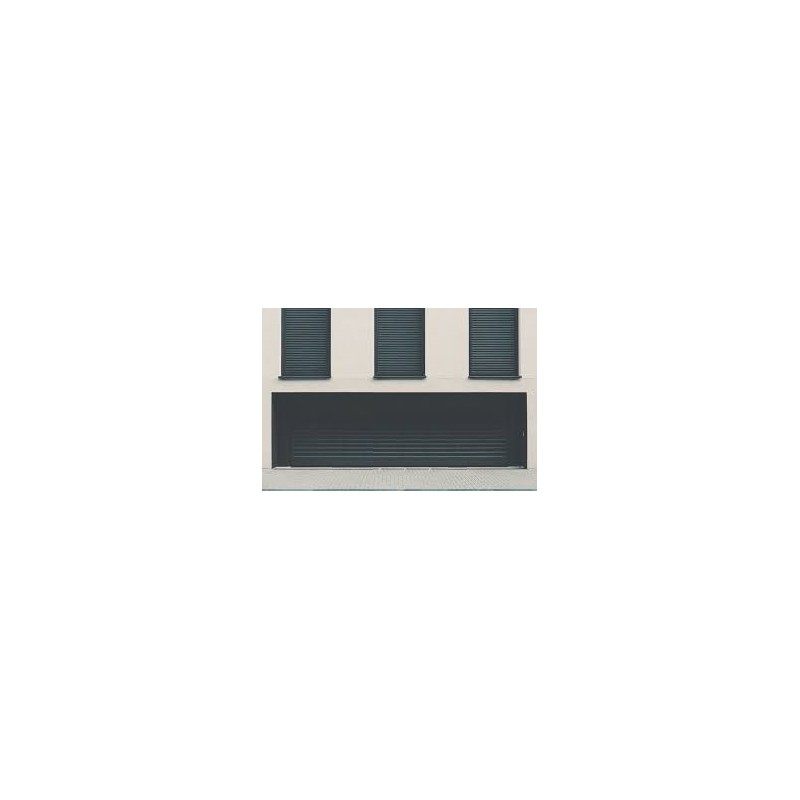

Idéal porte de garage ou grande baie vitrée.
Nos Volets Roulants en Aluminium laqué, fabrication sur mesure, grandes dimensions, jusqu'à 5 mètres de large! nombreux coloris.



choix de coulisses - volets roulants sur mesure - eco-stores





Notices :



Télécharger notre croquis descriptif volant roulant


Télécharger notre notice de prise de mesure volet roulant


Télécharger notre guide de pose volet roulant


Télécharger notre guide de montage de la commande par sangle


Télécharger notre guide de programmation de la télécommande



Télécharger notre guide de la télécommande


Télécharger notre guide de pose des coulisses


Télécharger notre guide de réglage des fins de course


Télécharger notre schéma électrique du moteur filaire
