Notice de pose d'un store vénitien



Le store vénitien : descriptif et caractéristiques





Lorsque vous recevez votre store vénitien, vous recevez 1 seul carton qui contient le store et les accessoires inclus : supports, pièces ou clips de fixation, équerres, pièces sans perçage, pièces de guidage ou aimants.
Les notices de montage du store vénitien sont à votre disposition sur le site  ECO-STORES.



Notices/eco-stores-fr_icone_niveau_de_difficulté_pose_stores_sur_mesure  Difficulté : pose très facile

Notices/eco-stores-fr_icone_nombre_de_personnes_necessaires_pose_store_sur_mesure  Nombre de personnes nécessaires pour la pose d'un store vénitien : 1

Notices/eco-stores-fr_icone_temps_necessaire_pose_store_sur_mesure.  Temps nécessaire pour effectuer les travaux : 10-15 minutes

Notices/eco-stores-fr_icone_pose_installation_store_sur_mesure  Matériel nécessaire :

                             - 1 mètre

                             - 1 crayon

                             - 1 niveau

                             - 1 perceuse

                             - 1 tournevis ou 1 visseuse

                             - la visserie adaptée à votre support





Comment prendre les mesures de votre store vénitien ?

Déterminer la hauteur

ATTENTION : La hauteur du store vénitien à commander est à calculer HORS TOUT COFFRE et SUPPORTS COMPRIS & JEU DEDUIT



Si pose sur l'ouvrant = Hauteur de l'ouvrant

Si pose au dessus de la menuiserie = Hauteur de la menuiserie + hauteur du store replié ( env 10 cm pour Ht 1m50 )





Déterminer la largeur

ATTENTION : La largeur du store vénitien  à commander sont à calculer HORS TOUT COFFRE  & JEU DEDUIT



Si pose sur l'ouvrant = Largeur de vitrage + recouvrement ( 2 x 10 mm ? ) ( vérifier si la poignée ne va pas gêner le store )

Si pose au dessus de la menuiserie = Largeur de la menuiserie ou de la tablette - un Jeu de +- 15 mm  ( En RENOVATION : penser à vérifier les aplombs, et vérifier les largeurs à plusieurs endroits ! )



Schémas :

PRISE des MESURES



Notices/SVA 25 mm/Notice-aide-à la-prise-de-mesure-store-venitien-sur-mesure-calcul-largeur-eco-stores-fr

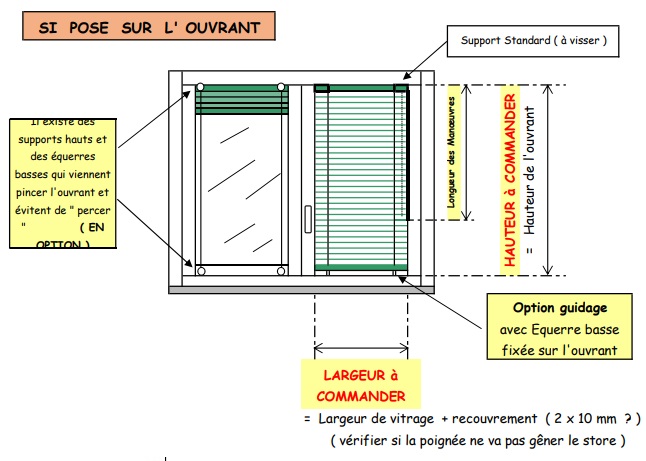

SI LE STORE VENITIEN EST POSE SUR L' OUVRANT

Support Standard à visser (inclus )
Il existe des accessoires pour installation sans perçage : supports hauts et équerres basses qui viennent pincer l'ouvrant et évitent de " percer " ( EN OPTION )
Option guidage par câble avec Equerre basse fixée sur l'ouvrant
Longueur des Manœuvres :  au maximum la hauteur de l'ouvrant. ( voir croquis )
LARGEUR à COMMANDER = Largeur de vitrage + recouvrement ( 2 x 10 mm ? ) ( vérifier si la poignée ne va pas gêner le store )
HAUTEUR à COMMANDER = Hauteur de l'ouvrant





Notices/SVA 25 mm/Notice-aide-à la-prise-de-mesure-store-venitien-sur-mesure-calcul-hauteur-eco-stores-fr

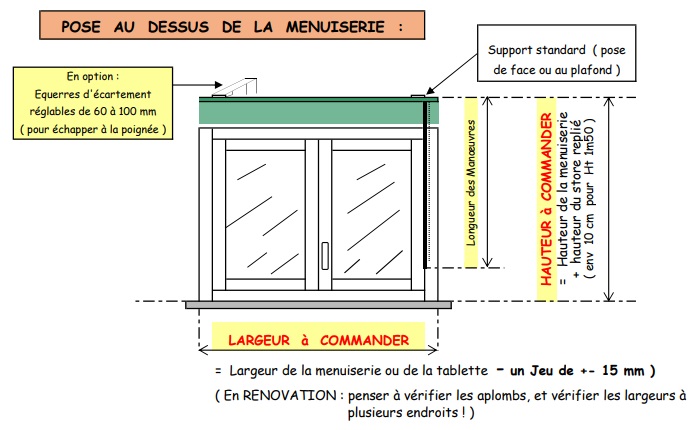

SI LE STORE VENITIEN EST POSE AU DESSUS DE LA MENUISERIE :

Support standard à visser pour une pose de face ou au plafond (inclus / visserie non comprise)
En option : Equerres d'écartement réglables de 60 à 100 mm à fixer au mur ( pour échapper à la poignée )
Longueur des Manœuvres : à déterminer par vos soins selon la hauteur de l'allège  ( hauteur du mur situé sous la fenêtre )  ( voir croquis )
LARGEUR à COMMANDER = Largeur de la menuiserie ou de la tablette - un Jeu de +- 15 mm ) ( En RENOVATION : penser à vérifier les aplombs, et vérifier les largeurs à plusieurs endroits ! )
HAUTEUR à COMMANDER = Hauteur de la menuiserie + hauteur du store replié ( env 10 cm pour Ht 1m50 )



Fixation store vénitien

Pose store vénitien



Comment installer un store vénitien ?



Les Stores Vénitiens sont livrés avec les supports standards qui permettent une installation simple et rapide du store :
Sur un support horizontal ( plafond ou retour d'ébrasement ) = trous repère " A " (voir croquis)
Sur un support vertical ( chassis ou le mur ) = trous repère " B " (voir croquis)

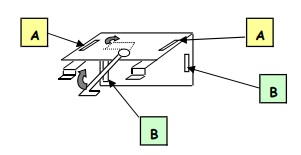

Notices/SVA 25 mm/Notice-aide-à la-pose-store-venitien-sur-mesure-support-standard-mural_eco-stores.fr



Pour une installation conforme des stores vénitiens, nous recommandons le nombre de supports suivant :
Longueur jusque 800 mm = 2 supports de fixation
De 801 à 1400 mm = 3 supports
De 1401 à 2000 mm = 4 supports
De 2001 à 2500 mm = 5 supports



Pose store vénitien



Fixation store vénitien CONTRE LE MUR :  (Pose murale)

1 ) Placer les supports de fixation sur le coffre, le plus près possible des extrémités du coffre de store : ( Attention à ne pas gêner le fonctionnement des mécanismes )
Ouvrir à 90° le bras de verrouillage, (voir croquis ci-dessous)
Engager d'abord les ergots du support dans la face avant du coffre du store (voir croquis),
Appliquer le support bien contre le coffre,
Verrouiller les supports en faisant pivoter les bras de verrouillage ,

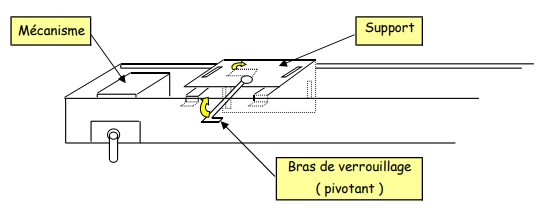

Notices/SVA 25 mm/Notice-aide-à la-pose-store-venitien-sur-mesure-ou-et-comment-placer-le-support-eco-stores.fr



2) Placer le store à l'endroit prévu, et, tracez l'emplacement des supports sur le mur ou sur le plafond,

3) Déverrouiller les supports et les retirer du coffre,

4) Repositionner les supports aux endroits tracés, et, tracer les trous pour le vissage,

5) Visser les supports :
- Dans l'aluminium, utiliser des vis autoforeuses 3 x 15 (non fournies)
- Dans le bois, utiliser des vis VBA 3 x 30 (non fournies)

6) Poser le coffre sur les supports : Ouvrir à 90° le bras de verrouillage,
Engager d'abord les ergots du support dans la face avant du coffre,
Appliquer le coffre contre les supports,
Verrouiller les supports en faisant pivoter à fond les bras de verrouillage,

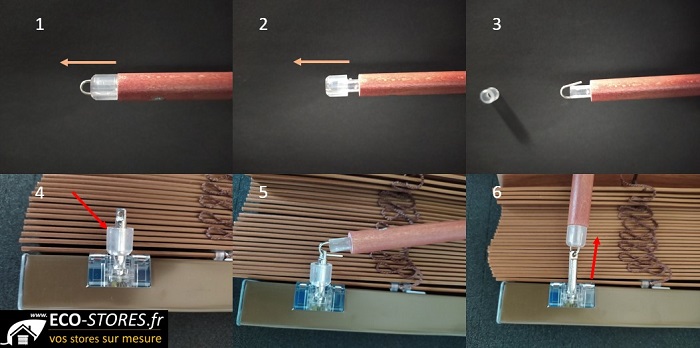

7) Accrocher la tige plexi d'orientation des lames à l'embout sortant du coffre,



8) L'option guidage : Les câbles de guidage sont déjà montés en usine, il suffit de les accrocher, sur l'équerre basse, à l'aide du serre câble.
Attention : veiller à bien fixer l'équerre à la verticale du câble.

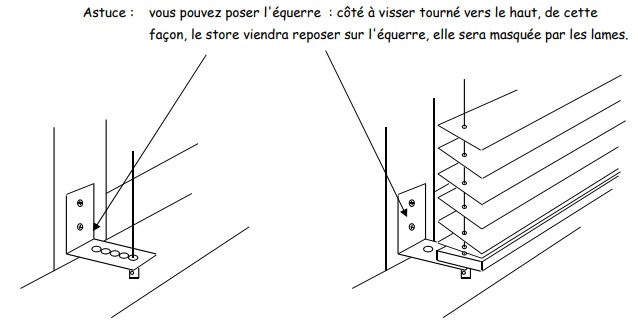

Astuce : vous pouvez poser l'équerre : côté à visser tourné vers le haut, de cette façon, le store viendra reposer sur l'équerre, elle sera masquée par les lames.

Notices/SVA 25 mm/Notice-aide-à la-pose-store-venitien-sur-mesure-guidage-par-cables_eco-stores.fr





Pose store vénitien AU PLAFOND



L'option pièce de fixation pour plafond :

Les pièces de fixation spéciales plafond sont prévues lorsque vous souhaitez fixer votre store au dessus de la menuiserie sur le plafond. Vous pouvez ainsi vous déporter du mur ou de la menuiserie, dans le cas où, par exemple, la poignée gênerait la descente du store, ou pour descendre votre store plus bas que la tablette.

Pour la pose : procéder de la même manière qu'avec les supports standards, en les fixant au plafond.





Installer store vénitien avec une POSE SANS PERCAGE

Notices/SVA 25 mm/Notice-aide-à la-pose-store-venitien-sur-mesure-option-sans-percer_sans-percage_eco-stores.fr

L'option " SANS PERCAGE " : SUPPORTS et FIXATION de guidage à PINCER sur l'ouvrant
Support Haut sans perçage
Cable de guidage
Fixation basse de guidage sans perçage
Ouvrant de la menuiserie

Le support haut vient pincer l'ouvrant de la menuiserie,
Sour la pose : procéder de la même manière qu'avec les supports standards :
- Installer les supports sur le coffre du store vénitien,
- Positionner le coffre à sa place,
- Tracer l'emplacement des supports,
- Retirer les supports du coffre,
- Fixer les supports sur l'ouvrant : refermer la pince à l'aide de la clé six pans allen (non fournie avec les supports )
- Fixer le coffre sur les supports ainsi positionnés,

La fixation basse du câble de guidage vient également pincer l'ouvrant de la menuiserie,
Pour la pose : procéder de la même manière que pour la pose des équerres de l'option guidage :
- Attention : veiller à positionner la fixation su l'ouvrant, à la verticale du câble,
- Serrer l'équerre,
- Mettre en place le câble et le serre câble,
- Terminer par la pose du cache de finition.





Pose store vénitien SUR EQUERRES (déport)



L'option équerres d'écartement, réglables de 60 à 100 mm :
Les équerres d'écartement peuvent servir lorsque vous souhaitez vous déporter du mur ou de la menuiserie, dans le cas où, par exemple, la poignée gênerait la descente du store.

Pour la pose : procéder de la même manière qu'avec les supports standards.

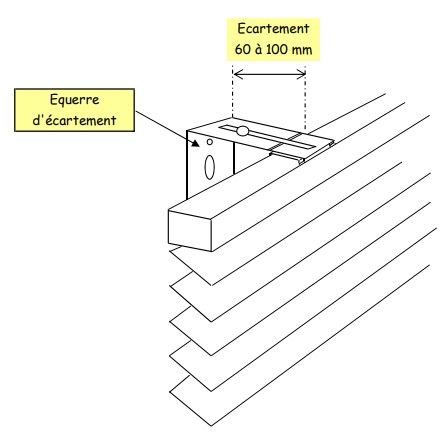

Notices/SVA 25 mm/Notice-aide-à la-pose-store-venitien-sur-mesure-option-equerres-de-deport_eco-stores.fr





CROQUIS DE PRINCIPE du Store Vénitien :

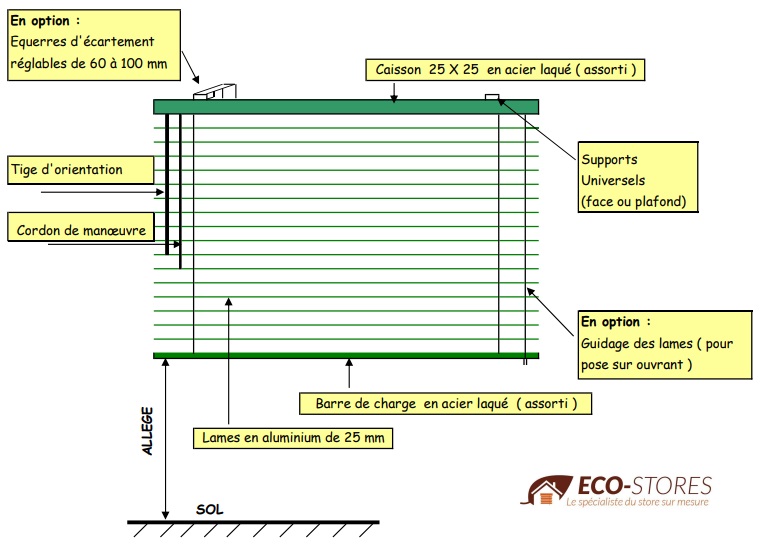

Notices/SVA 25 mm/Croquis-Descriptif-schema_store-venitien-sur-mesure-eco-stores.fr



FIXATION MURALE : DETAIL DES PIECES DE FIXATION ET EQUERRES D' ELOIGNEMENT




fixation mixte plafond / mur

Fixation mixte plafond / mur

Fixation Plafond
Fixation Plafond
Déport mural 6 - 10 cm
Déport mural 6 - 10 cm
Fixation sans percement
fixation sans percement
fixation mur - équerres de déport 18 mm
fixation mur - équerres de déport 18 mm








Notice de prise de mesures





Pour COMMANDER VOTRE STORE VENITIEN ALU 25 mm SUR MESURE

  ou pour

commander votre store vénitien alu ou bois / bambou sur mesure





télécharger la notice au format pdf :

Vénitiens Alu 25 mm - aide a la pose.pdf

Vénitiens Alu 25 mm - aide prise de mesures.pdf

Vénitiens Alu 25 mm - Croquis DESCRIPTIF.pdf

Vénitiens Alu 25 mm - DESCRIPTIF.pdf
