Notice de montage des stores enrouleurs

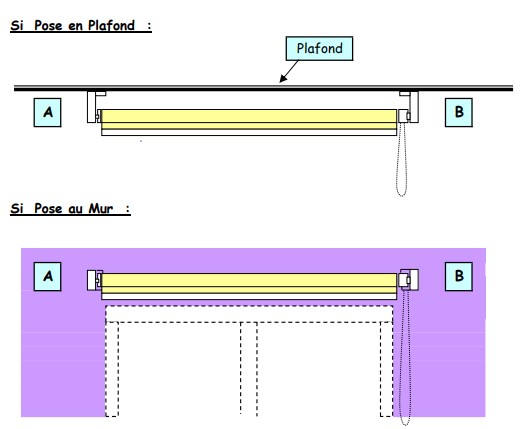

Les Stores " Rouleau " sont livrés avec les supports qui permettent de fixer le store :

- Soit au plafond : pose des Supports à la Verticale,

- Soit sur le mur ou sur la menuiserie : pose des Supports à l' Horizontale

- Soit sur les côtés ( en ébrasement ) ( entre deux murs ou retours de murs )



Notices/Enrouleurs/store enrouleur notice

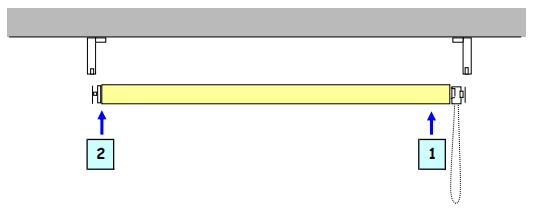

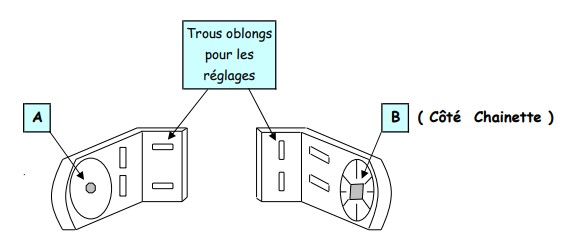

1 ) Placer les supports sur le Store ( " B " du côté de la chainette )

Et positionner le store à l'endroit prévu



 store enrouleur notice



2) Tracer l'emplacement des supports sur le mur ou sur le plafond,

3) Retirer les Supports du Store,

4) Repositionner les supports aux endroits tracés, et, tracer les trous pour le vissage,

5) Visser les supports :

- Dans l'aluminium, utiliser des vis autoforeuses 3 x 15

- Dans le bois, utiliser des vis VBA 3 x 30

6) Régler l'ergot de la chainette, pour qu'il soit le plus près possible du tube d'enroulement quand la toile est enroulée, au besoin rajouter ou enlever un ou plusieurs tours d'enroulement au tissu,

7) Engager le store dans les supports.



store enrouleur notice





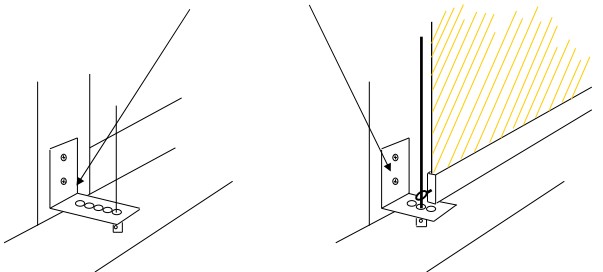

L' OPTION GUIDAGE :

Les câbles de guidage sont à accrocher sur les équerres à l'aide des serre-câbles,

Attention : veiller à bien fixer l'équerre à la verticale du câble.

Astuce : vous pouvez poser l'équerre : côté à visser tourné vers le haut, de cette façon, le store viendra reposer sur l'équerre, elle sera masquée par les lames.

store enrouleur notice

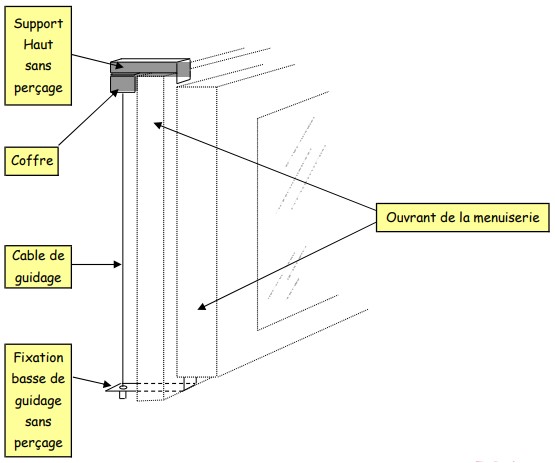

L' OPTION FIXATION SANS PERCAGE :

Si vous ne souhaitez pas faire de trous dans votre menuiserie ou dans votre mur, c'est la solution :

store enrouleur notice





Le support haut vient pincer l'ouvrant de la menuiserie,

Pour la pose : procéder de la même manière qu'avec les supports standards :

* Installer les supports sur le coffre,

* Positionner le coffre à sa place,

* Tracer l'emplacement des supports,

* Retirer les supports du coffre,

* Fixer les supports sur l'ouvrant : refermer la pince à l'aide d'une clé allen ( non fournie )

* Fixer le coffre sur les supports ainsi positionnés,



La fixation basse du câble de guidage vient également pincer l'ouvrant de la menuiserie,

Pour la pose : procéder de la même manière que pour la pose des équerres de l'option guidage :

* Attention : veiller à positionner la fixation à la verticale du câble,

* Serrer l'équerre,

* Mettre en place le câble et le serre câble,

* Terminer par la pose du cache de finition





L' OPTION PROFIL DE MONTAGE :

Bien que proposé en option , ce profil est pratiquement indispensable, car HYPER SIMPLE !!

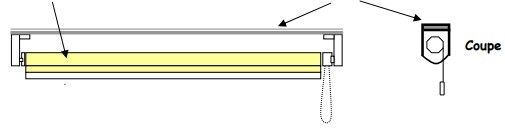

VOTRE store est livré assemblé et fixé - EN USINE - sur un profil - A VOS MESURES



store enrouleur notice



Il vous suffit de fixer l'ensemble PROFIL / STORE de la façon suivante :

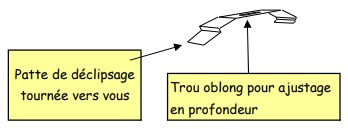

Le profil de montage est livré avec les CLIPS standards qui permettent la pose soit AU PLAFOND soit AU MUR



store enrouleur notice

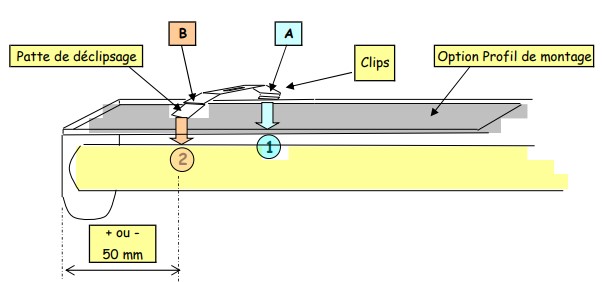

1 ) Placer les clips sur le profil, à environ 50 mm des extrémités du rail de store :

- 1 - Engager l'arrière du profil dans l'encoche " A "

- 2 - Clipser ensuite l'avant du profil dans l'encoche " B " ( côté où il y a la patte de déclipsage



store enrouleur notice



2) Placer le store à l'endroit prévu, et, tracez l'emplacement des Clips sur le plafond ou sur le mur,

3) Déclipser du profil, et, repositionner les Clips aux endroits tracés, et, VISSER les clips

- Dans l'aluminium, utiliser des vis autoforeuses 3 x 15

- Dans le bois, utiliser des vis VBA 3 x 30

4) Enfin : reclipser le profil comme décrit ci-dessus au n° 1 . . . . C'EST TERMINE . . . . . .





assemblage de la pièce de fixation standard :

bulles daide/pièce de fixation standard - store enrouleur sur mesure - eco-stores-fr  =  bulles daide/store enrouleur sur mesure - pièce de fixation 25 mm

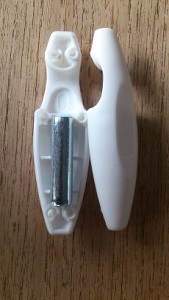

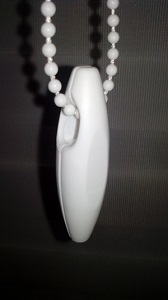

placer le Contre-poids sur la chaînette :

ECO-STORES - store_enrouleur_sur_mesure_contre_poids   ECO-STORES - store_enrouleur_sur_mesure_contre_poids_assemblé

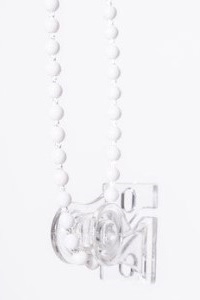

si vous avez une sécurité enfant :

(alors vous n'avez pas besoin du contre-poids, puisque la pièce de sécurité enfant prend sa place en bas de chaînette)



 pièce de sécurité enfant transparente sécurité enfants





régler les fins de courses à l'aide des butées :

= butée qui permettent de stopper l'ouverture ou la fermeture du store pour ne pas que la barre de charge vienne taper sur le sol ou la tablette, ou qu'elle se bloque dans le haut du tube d'enroulement)

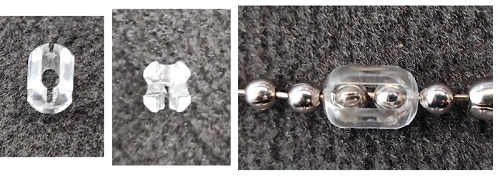

 = pour la chaînette métal =  butée chaînette métal - ECO-STORES-

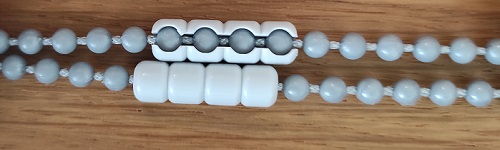

pour la chînette pvc =  butée chaînette pvc - ECO-STORES

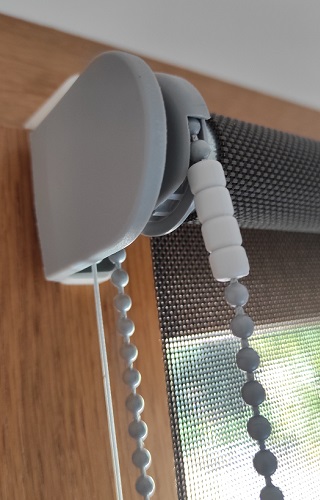

bulles daide/butée chaînette pvc store enrouleur - ECO-STORES





STORE avec  COFFRE  MINI :

coffre mini : fixation murale à visser :

coffre mini - notice fixation murale-eco-stores



STORE avec  COFFRE  arrondi LOUISA :

pose de face ou par le haut avec les clips :

   COFFRE-LUIZA-fixations-murale-plafond-ECO-STORES-FR







STORE avec  COFFRE  85 x 85  (carré ou arrondi :

coffre carré 85 x 85 mm : fixation par le dessus (plafond) ou fixation murale avec équerres (non fournies)

coffre carré



DOC MONTAGE STORE ENROULEUR AVEC COFFRE ou PROFILÉ

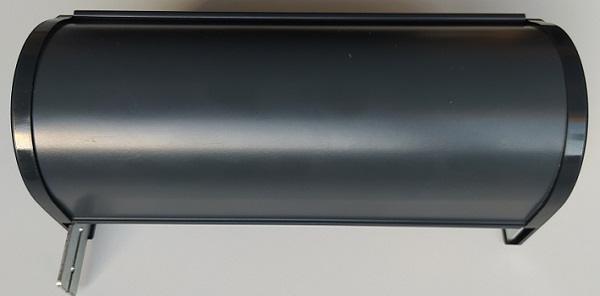

coffre carré COFFRE ROND - ECO-STORES

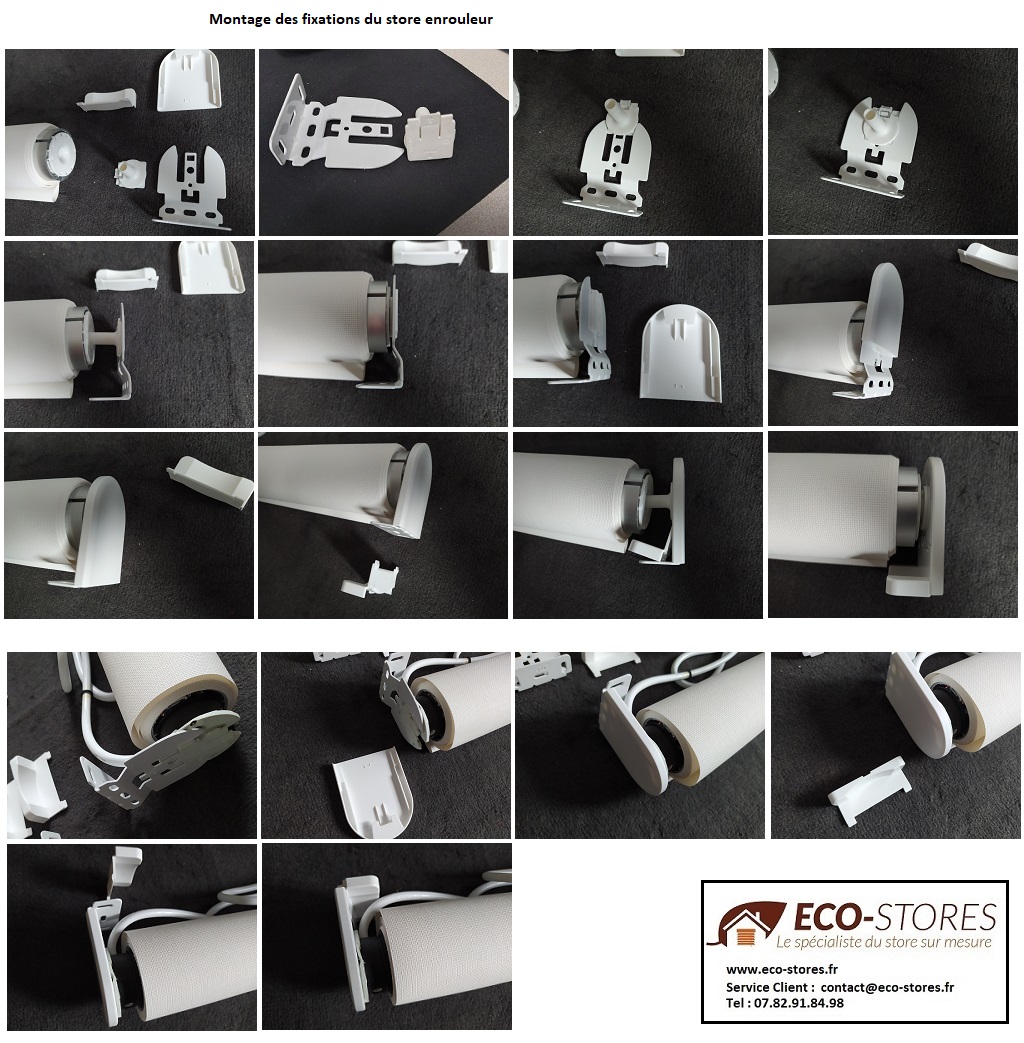

Notices/Enrouleurs/Montage des fixations du store enrouleur - ECO-STORES
